대전 암웨이 비전센터 교육장 음향&영상 시공을 다녀왔습니다.
부산에서 3시간 걸리네요~^^
일주일간 열심히 달렸네요~
총 6개실을 담당해서 시공을 진행하였습니다.
실이 많아서, 자세한 설명은 힘들어도, 간략하게 작성해서 소개해 드리겠습니다.

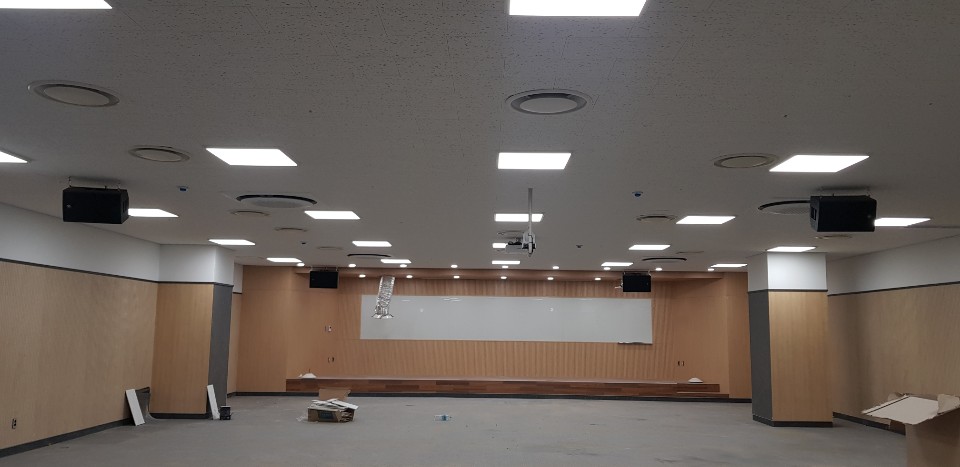

먼저 가장 큰 교육장인 A룸입니다.
메인 스피커로 YAMAHA CZR12에 PX10 앰프로 시공하였습니다.
홀이 크고 길다보니, 서브스피커가 필요했습니다.
서브스피커 역시 YAMAHA CZR10에 PX10 앰프로 동일하게 시공하였습니다.
모니터 스피커도 CBR10에 PX3를 설치했는데, 무대 바닥 인테리어 공사가 계속 진행 중인 관계로, 차후에 설치하기로 하고, 따로 보관하였습니다.
이 실은 방송실이 따로 있어서, 방송실에 시스템을 구축하였습니다.
사진에 유리 때문에 잘 안보이기는 하지만,
메인 믹서로 YAMAHA TF1을 관리 차원에서 랙에 장착했습니다. 장착형 브라켓은 자체 제작하여 설치했습니다.
무선마이크는 MIPRO ACT-52H와 ACT-51T로 총 3ch를 구성하였고,
방송실 공간이 따로 분리되어 있다보니, 안테나 분배기를 활용해 외부 확장형 안테나 AT-90W를 설치했습니다.

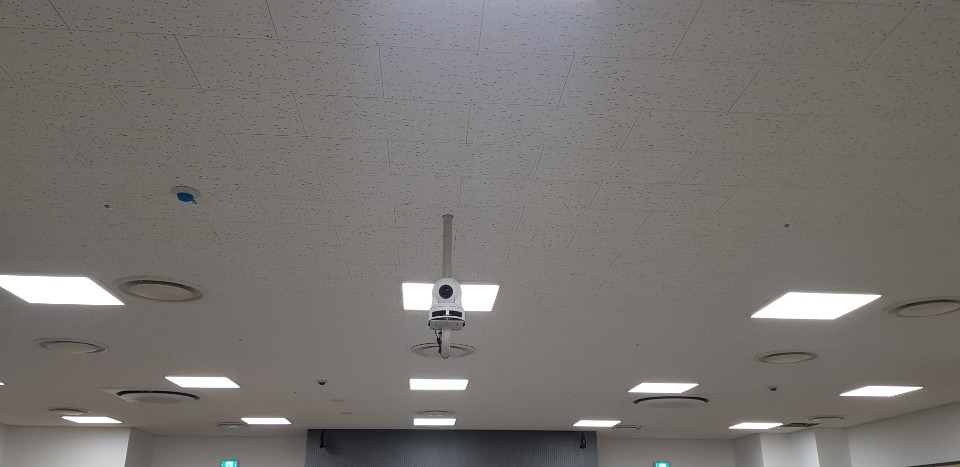

A룸 영상 부분은 DIGITAL HONGIL의 PTZ 카메라 RS-2060K 1대를 J형 브라켓을 사용해 설치 했습니다.

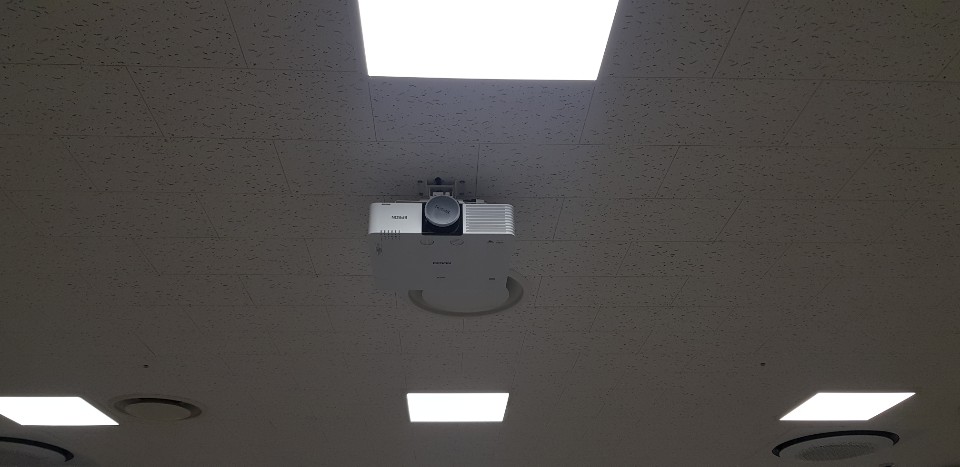

프로젝트로 EPSON EB-L610U 레이저 빔프로젝터를 설치했습니다.
스크린으로는 180인치 전동 매립으로 설치하여 영상을 송출하도록 시공했습니다.

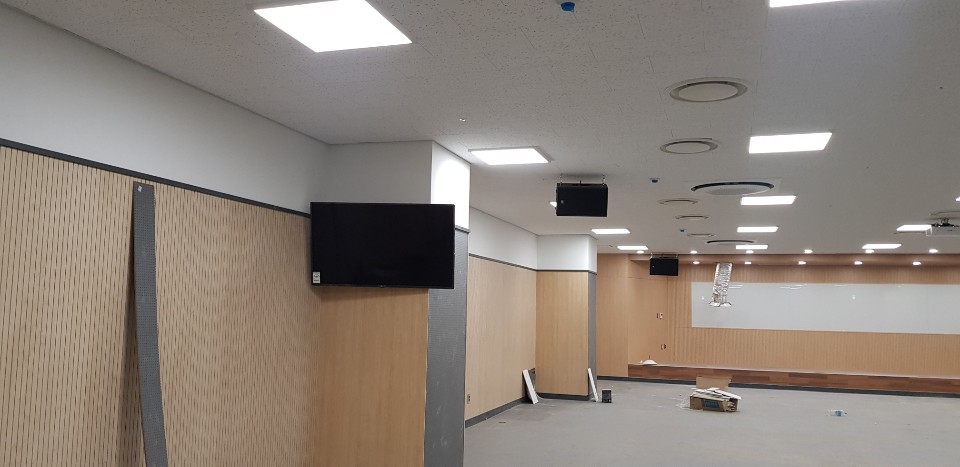

그리고 교육장이 넓다보니, 좌우로 보조 TV가 필요하여 55인치 TV를 설치해, 영상 사각지대로 보완하였습니다.
기타 영상장비는 영상 스위처에 NTU 402A, SDI 분배기 NTU HSDA-104등이 사용되었습니다.(사진이 없네요. ㅜㅜ)
다음으로 B룸 입니다.
B룸과 E룸이 동일한 시스템으로 구성되어 같이 설명 드립니다.

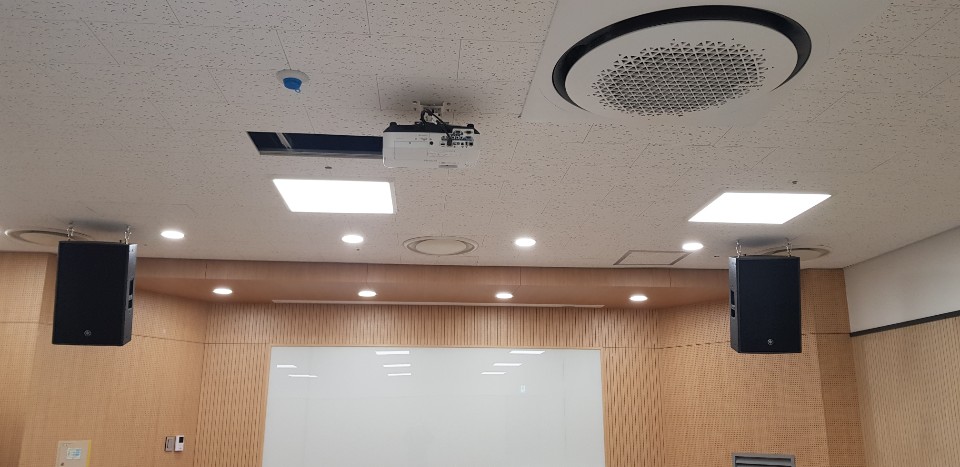

메인 스피커로는 YAMAHA CZR12을 리깅하였고,
앰프는 YAMAHA PX10으로 매칭하였습니다.

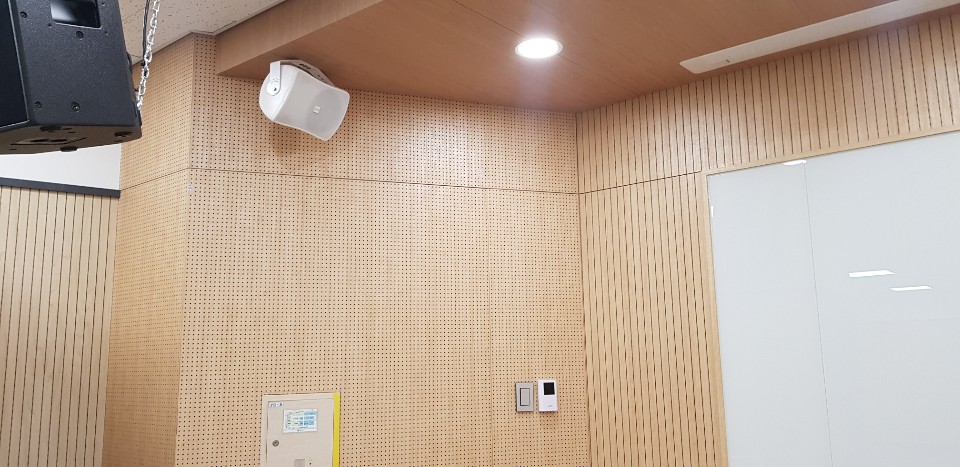

모니터 스피커는 INTER-M WS-80W에 YAMAHA PX3를 매칭하여 무대 양 사이드 천정에 부착하여, 무대 활용도를 높였습니다.
메인 믹서로는 YAMAHA TF1을 A룸과 동일하게 랙에 장착하였습니다.
무선 마이크는 MIPRO ACT-52H로 2ch를 구성하였습니다.
C룸과 D룸이 같은 구성입니다.
메인스피커가 발주처 요청으로 도색작업을 진행하여 따로 사진이 없네요.
사진은 없지만 메인스피커는 YAMAHA VXL1B-24를 무대 양쪽에 설치하였습니다.
여기는 룸이 작아서 간단한 시스템으로 구성하였구요.

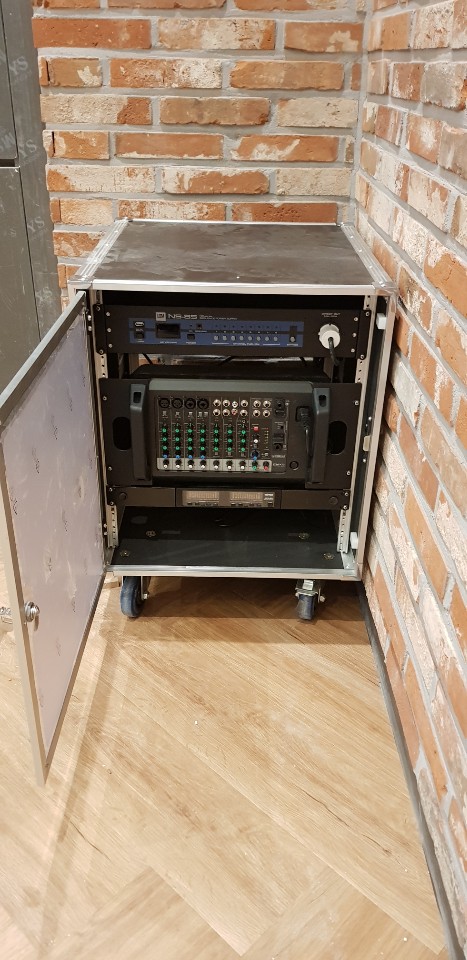

음향 믹서로는 YAMAHA EMX5를 랙에 장착하여 설치하고,
무선마이크를 MIPRO ACT-52H를 설치했습니다.

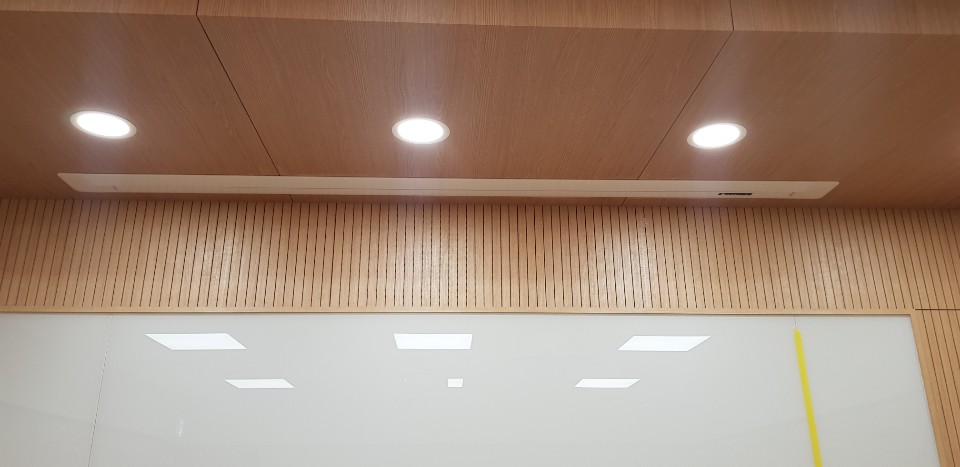

영상은 100인치 전동 매립 스크린을 설치하고,

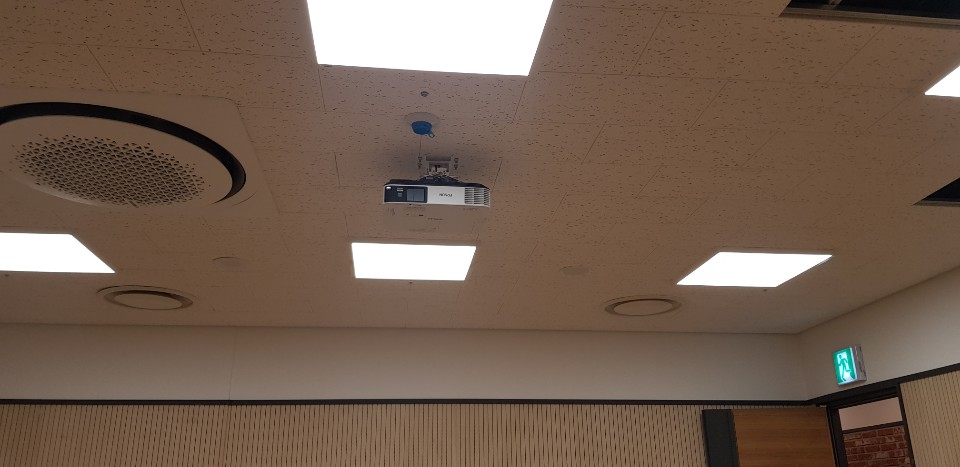

프로젝트로 EPSON EB-2155W를 설치하였습니다.
각실에 영상 스위처로 NTU NMS-402A를 설치하였습니다.

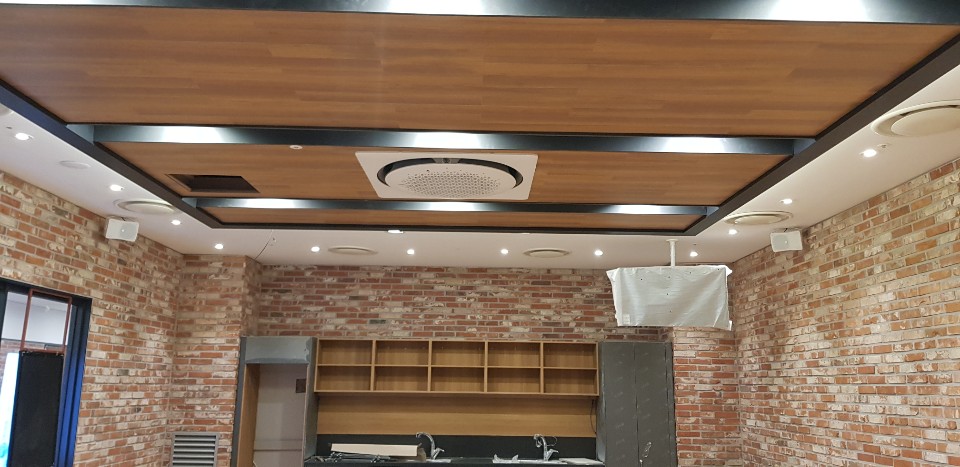

마지막으로 요리강습이 이루어지는 퀸룸 입니다.
이곳은 요리 실습장이다보니, 간단한 시스템을 구성하였습니다.

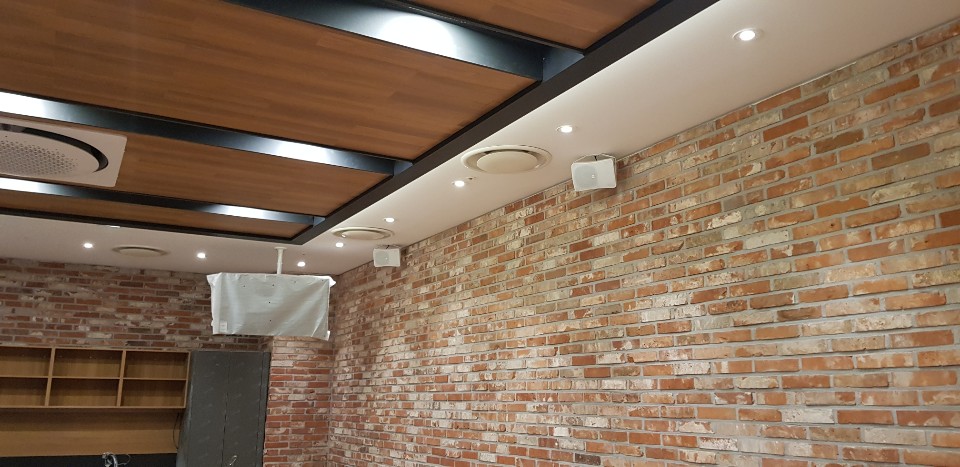

음향은 INTER-M WS-50W을 4포인트로 천정에 설치하여 강습에 방해가 되지 않도록 시공하였습니다.
메인 믹서로 YAMAHA EMX2를 설치하였고, 무선마이를 ACT-52HT 2ch로 구성하였습니다.
영상은 43인치 TV를 설치하였고,
천정에 CCTV 돔형 카메라를 설치해 강사의 요리모습을 모니터로 시청하도록 시공하였습니다.
추가로 각실에 비디오 스위처를 각각 설치하여 개별로 강습도 가능하게,
또 메인실인 A룸의 영상을 실시간으로 통합하여 교육이 가능하도록 케이블 포설을 통해 시공하였습니다.
코로나19로 인해서 시공이 1~2주 딜레이되면서 여러가지로 불안한 마음이 있었지만, 감사하게, 또 건강하게 마무리 될 수있었던 현장이였습니다.
